500W后備式不間斷電源
 |

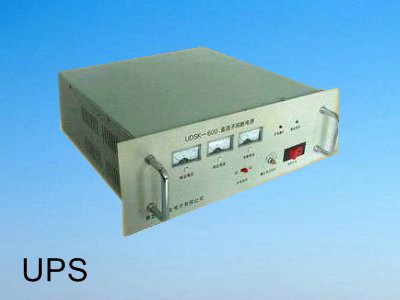

UPS-500后備式不間斷電源
1、概述
本產品主要用于柱上電力裝置的備用交流電源。
本機為后備式工作，切換速度快，對逆變輸出有過載保護，蓄電池有欠壓報警，蓄電池充電有恒流恒壓等功能，所以本機操作和使用保養都很簡便。
本機逆變和充電電路都采用PWM專用集成電路設計制作，電路的穩定性和可靠性都比較高，并大大地縮小了體積。
2、技術參數及性能
2.1 逆變輸出
2.1.1 頻率：50±2Hz
2.1.2 電壓：AC220V±10%
2.1.3 波形：調制方波
2.1.4 功率： 500W
2.2 交流輸入
2.2.1 電壓：220V±20 %
2.2.2 頻率：50Hz
2.3 切換時間：￡30ms
2.4 直流輸入電壓：20～31V
2.5 蓄電池充電:恒壓限流方式
2.5.1 恒壓值：27.6V浮充電
2.5.2 限流值：1.8A±0.3A
2.6 保護及告警
2.6.1 逆變過載保護： 超過額定功率的50%，1Min內保護，減載后可自恢復；
2.6.2 蓄電池欠壓報警： 20±0.5V，電壓升高10%自行恢復。
a)蜂鳴器響;
b)面板黃色信號燈亮；
c)停止逆變。
d)一組繼電器動合觸頭閉合。
2.6.3 市電超壓報警： 264V±5%，電壓降低10%自行恢復。
a)面板黃色信號燈亮；
b)一組繼電器動合觸頭閉合。
2.7 使用環境無可燃和腐性氣體，無灰塵場所，溫度-10～ 45℃，濕度10～90%RH。
2.8 體積：(長×寬×高)370× 170× 150mm
3、功能介紹
1）蓄電池電壓指示
2）池電流指示
3）輸出電壓指示
4）充電指示信號燈
5）逆變指示信號燈
6）過放指示信號燈
7）市電超壓指示信號燈
8）電源開關
9）充電保險：2A(5X20保險管)
10）市電輸入保險： 3A(5X20保險管)
另外，直流主回路保險(2-20A,6X30保險管)及直流24V輸入接線柱，在主機后板上，紅接線柱接蓄電池正極，黑接線柱接蓄電池負極。市電輸入導線為D310三芯彎插6A插頭。
4、安裝
4.1 電氣連線原理見圖4.1-1，圖中的刀閘選用10A雙刀雙擲閘，不能用其它刀閘代用。
4.2 連線說明
4.2.1 交流輸入線，本機自帶的三芯插頭線為交流輸入線，N表示接中性線（零線），不可接錯。
4.2.2直流連線，直流連線用BVR軟銅線，其導線截面積為：
500W………4.0mm 導線端頭用銅制接線頭連接。
5、操作
5.1 開機 打開（圖3-1中）電源開關。
5.2 重新開機 由于負載過重或短路，造成逆變無輸出電壓，或輸出電壓偏低時，降低負載輸出電壓自行恢復正常。
由于蓄電池虧電，電壓低于20±0.5V時機內蜂鳴器產生報警聲，并停止逆變輸出。
6、工作狀態
6.1 逆變 逆變工作時紅色信號燈亮，輸出電壓表指示逆變輸出電壓。
6.2 市電供電 當交流輸入電壓高于150V時，本機輸出轉換為市電供電，逆變信號燈息滅，同時逆變停止，交流電壓表指示市電電壓。
6.3 充電 本機轉入市電供電后，內部充電電路自動向蓄電池充電綠色信號燈，待蓄電池充足后，充電轉入恒壓狀態（此時充電電流很小，以補充蓄電池的自放電）。
6.4 停電 本機正常停電有兩種情況
a 負載過重或短路；
b 電池欠壓報警后；
c 電源故障。
7、注意事項
7.1 電源輸出端的幾點說明：
1.嚴禁并聯工作
2.嚴禁與市電并網工作
3.嚴禁接入純電容負載，這樣極容易損壞大功率管。
8、常見故障
8.1 有市電不轉換
a 市電電壓低于150V
b 交流輸入保險斷
8.2 有直流電壓指示無逆變輸出電壓
a 負載過重或短路
b 蓄電池虧電，不帶負載時直流電壓高于20V，帶上負載后電壓迅速降至低于20V。
8.3 無直流電壓指示:
a 直流主回路保險斷
b 蓄電池卡子松動或生銹
c 蓄電池斷路
d 接線端接觸不良
9、修理 本公司保修一年。
10、附件
10.1充電保險管2支
10.2交流保險管2支
10.3直流保險管2支
10.4合格證 1份
10.5說明書 1份
| ^ 500W后備式不間斷電源 |
